Hangzhou Ocean Industry Co., Ltd. چین میں کندہ کاری کی مشین گیئر ریک کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں چین میں بنے ہول سیل بلک پائیدار صنعتی زنجیروں اور پاور ٹرانسمیشن پارٹس میں خوش آمدید۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

چین اور بیلٹ ڈرائیوز کے مقابلے میں، اینگریونگ مشین گیئر ریک کے درج ذیل فوائد ہیں:

1. یہ روٹری موشن اور لکیری ری سیپروکیٹنگ موشن کے درمیان تبادلوں کو حاصل کرسکتا ہے۔

2. درست فوری ٹرانسمیشن تناسب؛

3. ہائی ٹرانسمیشن کی کارکردگی.

4. طویل زندگی کا دورانیہ، وغیرہ

Ocean Engraving Machine Gear Rack کا بیشتر حصہ 2005 سے یورپ کو برآمد کیا جاتا ہے۔ بیشتر Ocean OEM گاہک اپنی ڈرائنگ کے مطابق ڈرائنگ اور Ocean Products بھیجتے ہیں، اگر آپ کے پاس ڈرائنگ نہیں ہے تو Ocean بھی آپ کے نمونے کے مطابق تیار کر سکتا ہے۔

پیرامیٹر

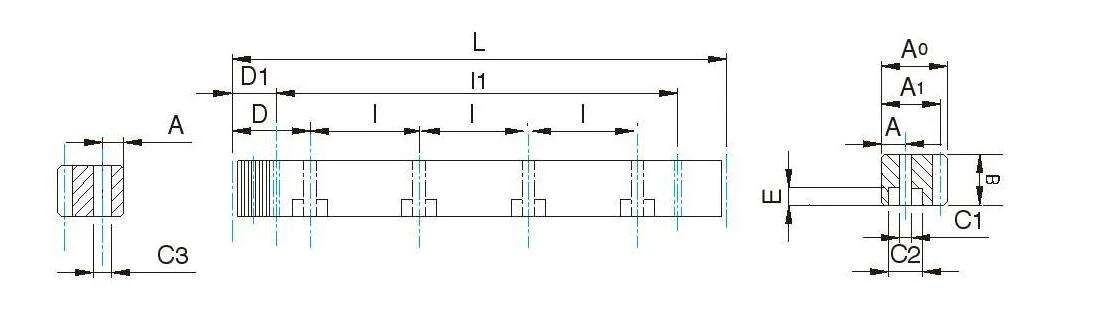

Engraving Machine Gear Rack1

کوڈ		ماڈیول	L	دانت نمبر	B	A0	A1	D	I	سوراخ نمبر	A	C1	C2	E	D1	I1	C3	پچ کی خرابی / 300 ملی میٹر
010	05	1	499.51	159	15	15	14	一	一	一	一	一	一	一	一	一	一	0.080
15	05	1.5	499.51	106	17	17	15.5	62.44	124.88	4	8	6	9.5	7	29	441.5	5.7	0.082
15	10	1.5	999.03	212	17	17	15.5	62.44	124.88	8	8	6	9.5	7	29	941.0	5.7	0.082
020	05	2	502.65	80	24	24	22	62.83	125.66	4	8	7	11	7	31.3	440.1	5.7	0.086
020	10	2	1005.31	160	24	24	22	62.83	125.66	8	8	7	11	7	31.3	942.7	5.7	0.086
30	05	3	508.94	54	29	29	26	63.62	127.23	4	9	10	15	9	34.4	440.1	7.7	0.091
30	10	3	1017.88	108	29	29	26	63.62	127.23	8	9	10	15	9	34.4	949.1	7.7	0.091
40	05	4	502.65	40	39	39	35	62.83	125.66	4	12	10	15	9	37.5	427.7	7.7	0.095
040	10	4	1005.31	80	39	39	35	62.83	125.66	8	12	10	15	9	37.5	930.3	7.7	0.095
050	05	5	502.65	32	49	39	34	62.83	125.66	4	12	14	20	13	30.1	442.4	11.7	0.098
50	10	5	1005.31	64	49	39	34	62.83	125.66	8	12	14	20	13	30.1	945	11.7	0.098
060	05	6	508.94	27	59	49	43	63.62	127.23	4	16	18	26	17	31.4	446.1	15.7	0.100
60	10	6	1017 88	54	59	49	43	63.62	127.23	8	16	18	26	17	31.4	955	15.7	0.100
080	05	8	502.65	20	79	79	71	62.83	125.66	4	25	22	33	21	26.6	449.45	19.7	0.105
080	10	8	1005.31	40	79	79	71	62.83	125.66	8	25	22	33	21	26.6	952	19.7	0.105
100	10	10	1005.31	32	99	99	89	62.83	125.66	8	32	33	48	32	125.7	753.96	19.7	0.110

مینوفیکچرنگ کی تفصیل
صحت سے متعلق گریڈ	(JIS گریڈ 6) DIN 10e27
مواد	S45C
قسم	سیدھا ریک
دانتوں کا علاج	ملڈ
سختی	اعلی تعدد، HRC43 ~ 45 ڈگری۔
سائیڈز گراؤنڈ	شامل نہیں
دباؤ کا زاویہ	20 ڈگری

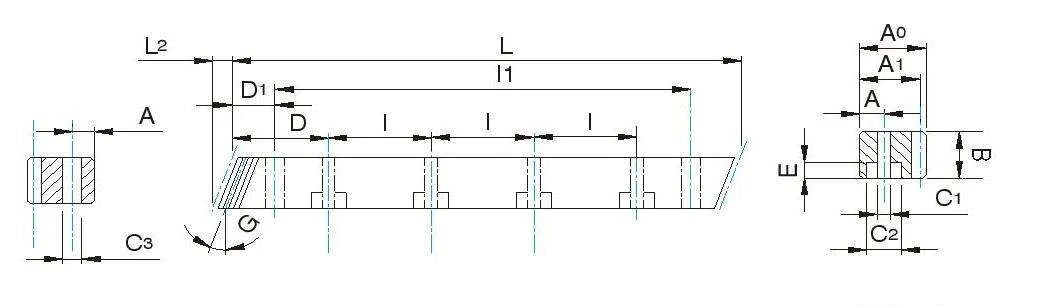

Engraving Machine Gear Rack2

کوڈ		ماڈیول	L	L2	دانت نمبر	B	A0	A1	D	I	سوراخ نمبر	A	C1	C2	E	D1	I1	C3	پچ کی خرابی / 300 ملی میٹر
010	05	1	500.00	3.14	150	15	15	14	-	-	-	-	-	-	-	-	-	-	0.080
015	05	1.5	500.00	6.7	100	17	17	15.5	62.5	125	4	8	6	9.5	7	31.7	436.6	5.7	0.083
015	10	1.5	1000.00	6.7	200	17	17	15.5	62.6	126	8	8	6	9.5	7	31.7	936.6	5.7	0.083
020	05	2	500.00	8.5	75	24	24	22	62.5	125	4	8	7	1: 1	7	31.7	436.6	5.7	0.086
020	10	2	1000.00	8.5	150	24	24	22	62.5	125	8	8	7	11	7	31.7	936.6	5.7	0.086
030	05	3	500.00	10.3	50	29	29	26	62.5	125	4	9	10	15	9	35.0	430.0	7.7	0.091
030	10	3	1000.00	10.3	100	29	29	26	62.5	125	8	9	10	15	9	35.0	930.0	7.7	0.091
040	05	4	506.67	13.8	38	39	39	35	62.5	125	4	12	10	15	9	33.3	433.0	7.7	0.095
040	10	4	1000.00	13.8	75	39	39	35	62.5	125	8	12	10	15	9	33.3	933.4	7.7	0.095
050	05	5	500.00	17.4	30	49	39	34	62.5	125	4	12	14	20	13	37.5	425.0	11.7	0.098
050	10	5	1000.00	17.4	60	49	39	34	62.5	125	8	12	14	20	13	37.5	925.0	11.7	0.098
060	05	6	500.00	20.9	25	59	49	43	62.5	125	4	16	18	26	17	37.5	425.0	15.7	0.100
060	10	6	1000.00	20.9	50	59	49	43	62.5	125	8	16	18	26	17	37.5	925.0	15.7	0.100
080	05	8	480.00	28.0	18	79	79	71	60.0	120	4	25	22	33	21	120	240.0	19.7	0.105
080	10	8	960.00	28.0	36	79	79	71	60.0	120	8	25	22	33	21	120	720.0	19.7	0.105
100	10	10	1000.00	35.11	30	99	99	89	62.5	125	8	32	33	48	32	125	750.0	19.7	0.110
120	10	12	1000.00	42. 56	25	120	120	108	40	125	8	40	39	58	38	102.5	750.0	19.7	0.111

مینوفیکچرنگ کی تفصیل
صحت سے متعلق گریڈ	(lS گریڈ 6) DIN 10e27
مواد	S45C
قسم	ہیلیکل ریک
دانتوں کا علاج	ملڈ
سختی:	ہائی فریگیونسی۔HRC43~45 ڈگری۔
سائیڈز گراؤنڈ	شامل نہیں
دائیں ہاتھ کا زاویہ	ایل 9 ڈگری 31'42"
دباؤ کا زاویہ	20 ڈگری

Engraving Machine Gear Rack3

کوڈ		چارٹ	دانت نمبر	d1	d2	d3	D	w1	w2	k	h
15	12	1	12	6	14	18.0	21.0	. .	. .	. .	. .
15	13	1	13	6	14	19.5	22.5	. .	. .	. .	. .
15	14	1	14	6	16	21.0	24.0	. .	. .	. .	. .
15	15	1	15	6	18	22.5	25.5	. .	. .	. .	. .
15	16	1	16	6	18	24.0	27.0	. .	. .	. .	. .
15	17	1	17	9	20	25.5	28.5	. .	. .	. .	. .
15	18	1	18	9	20	27.0	30.0	. .	. .	. .	. .
15	19	1	19	9	20	28.5	31.5	. .	. .	. .	. .
15	20	1	20	9	25	30.0	33.0	. .	. .	. .	. .
15	21	1	21	9	25	31.5	34.5	. .	. .	. .	. .
15	22	1	22	9	25	33.0	36.0	. .	. .	. .	. .
15	23	1	23	9	25	34.5	37.5	. .	. .	. .	. .
15	24	1	24	9	25	36.0	39.0	. .	. .	. .	. .
15	25	1	25	9	25	37.5	40.5	. .	. .	. .	. .
15	30	1	30	9	30	45.0	48.0	. .	. .	. .	. .
15	35	1	35	9	40	52.5	55.5	. .	. .	. .	. .
15	38	1	38	9	40	57.0	60.0	. .	. .	. .	. .
15	40	1	40	9	40	60.0	63.0	. .	. .	. .	. .
15	45	1	45	12	50	67.5	70.5	. .	. .	. .	. .
15	48	1	48	12	50	72.0	75.5	. .	. .	. .	. .
15	50	1	50	12	50	75.0	78.0	. .	. .	. .	. .
15	57	1	57	12	60	85.5	88.5	. .	. .	. .	. .
15	60	1	60	12	60	90.0	93.5	. .	. .	. .	. .
15	76	2	76	16	. .	114.0	117.0	. .	. .	. .	. .
15	80	2	80	16	. .	120.0	123.0	. .	. .	. .	. .
15	95	2	95	20	. .	142.5	145.5	. .	. .	. .	. .

مینوفیکچرنگ ڈیسکرپٹن
صحت سے متعلق گریڈ	(جے ایس گریڈ 4) DIN 8e25
مواد	(S45C میڈیم کاربن اسٹیل)C45
قسم	سیدھا ریک
دانتوں کا علاج	ملڈ
سختی	گرمی کا علاج نہیں۔
دباؤ کا زاویہ:	20 ڈگری
مواد 42CrM04 استعمال کیا جا سکتا ہے
