Hangzhou Ocean Industry Co., Ltd. چین میں kc چین کپلنگ کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں چین میں بنے ہول سیل بلک پائیدار صنعتی زنجیروں اور پاور ٹرانسمیشن پارٹس میں خوش آمدید۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

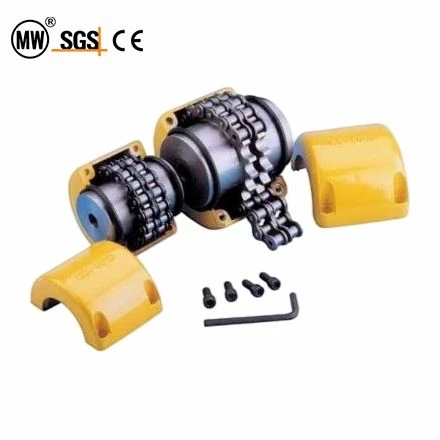

چین کپلنگ ایک ڈوپلیکس رولر چین اور دو سپروکٹس پر مشتمل ہے۔ کنکشن اور لاتعلقی کا کام زنجیر کے جوڑ سے کیا جاتا ہے۔ اس میں سادگی، اعلیٰ کارکردگی، آسان-آن اور آسان-آف اور خوبصورت منظر کی خصوصیات ہیں۔
اس میں دھول سے بچنے اور چکنا کرنے والے کی حفاظت کے لیے ایلومینیم کا احاطہ بھی ہے تاکہ چین کے جوڑے کی زندگی کو بڑھایا جا سکے۔
پیرامیٹر
مصنوعات کی حد
| معیارات | سیریز کی قسم | سائز کی حد |

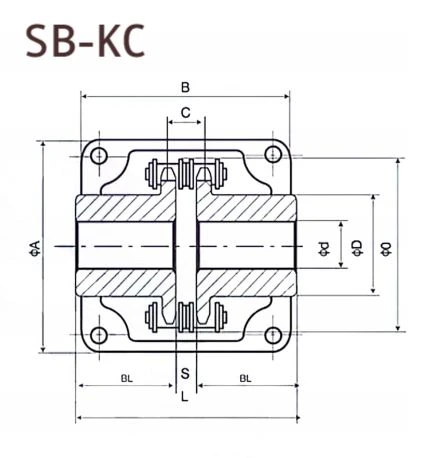

| اے این ایس آئی | SB-KC | KC 3012 سے KC 12022 |

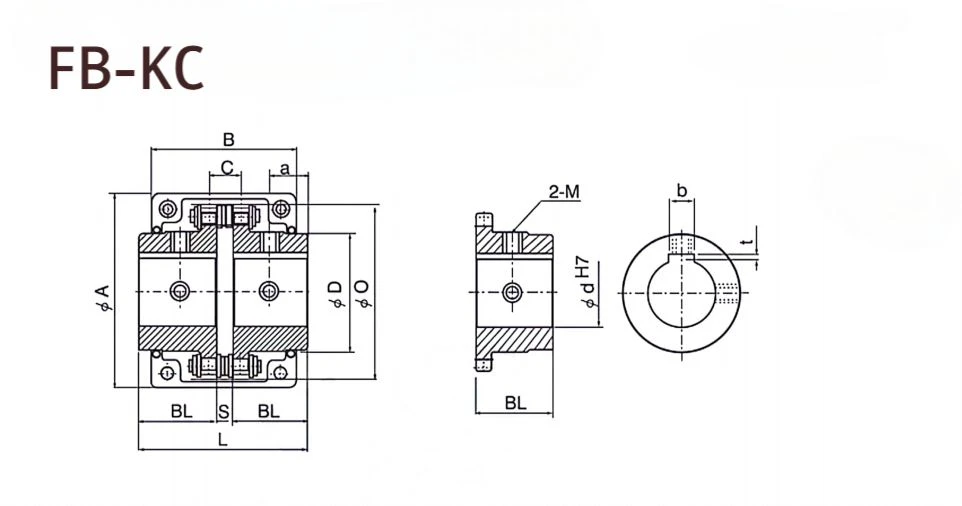

| FB-KC | FB-KC 3012 سے FB-KC 6022 | |
| FB-MC | ایم سی 4012 سے ایم سی 12022 | |
| BTL -MC | MC 4016TB سے MC 10020TB | |

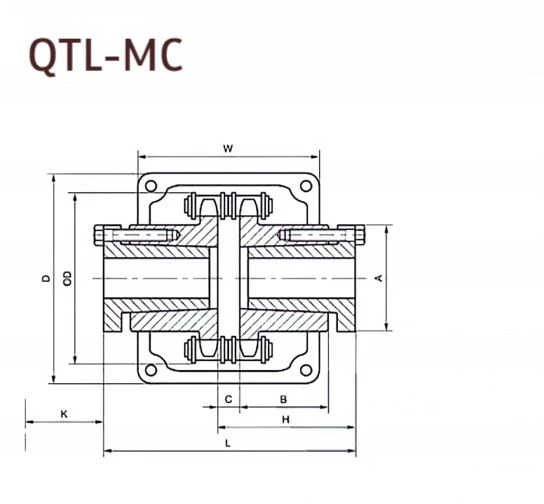

| QTL-MC | MC 4016JA سے MC 8018SF | |

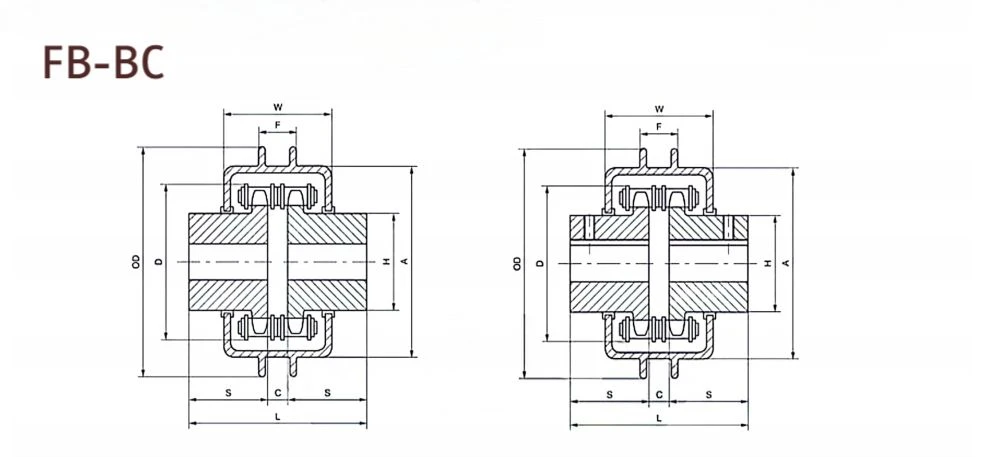

| FB-BC | BC 4012 سے BC 6018 | |

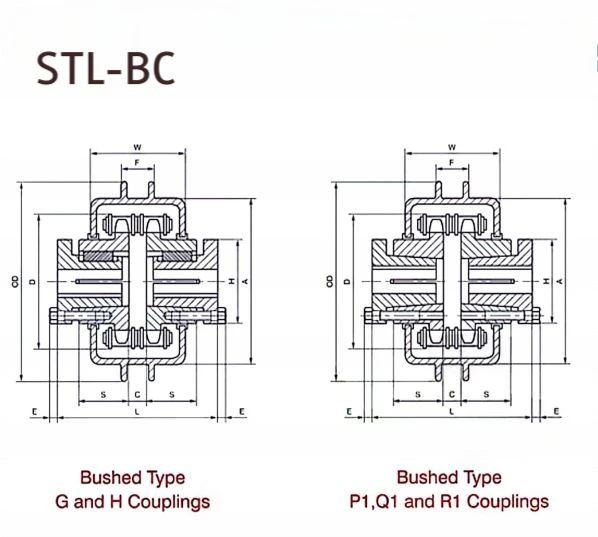

| STL-BC | BC 3520G سے BC 11018R | |
| DIN | کے سی | KC 3020-KC 24026 |
| جوڑے کی قسم | سلسلہ کی قسم | بور | طول و عرض | شرح شدہ ٹارک (lb-in) | ڈبلیو ٹی ایل بی ایس | دیا کور کا | ||||||||
| کم از کم | زیادہ سے زیادہ | L | بی ایل | S | d | O | C | A | B | ڈبلیو ٹی ایل بی ایس | ||||
| KC-3012 | 06B-2X12 | 1/2 | 5/8 | 29/16 | 13/16 | 0.204 | 13/8 | 125/32 | 0.402 | 4.66 | 0.8 | 223/32 | 21/2 | 0.62 |
| KC-4012 | 40-2X12 | 1/2 | 7/8 | 31/8 | 17/16 | 0.291 | 13/8 | 27/16 | 0.567 | 20.4 | 1.6 | 31/32 | 227/32 | 0.62 |
| KC-4014 | 40-2X14 | 1/2 | 11/8 | 31/8 | 17/16 | 0.291 | 121/32 | 223/32 | 0.567 | 38.48 | 2.2 | 35/16 | 231/32 | 0.82 |
| KC-4016 | 40-2X16 | 9/16 | 11/4 | 37/16 | 19/16 | 0.291 | 131/32 | 31/32 | 0.567 | 65.7 | 2.8 | 35/8 | 231/32 | 0.82 |
| KC-5014 | 50-2X14 | 9/16 | 13/8 | 315/16 | 125/32 | 0.382 | 21/8 | 3/8 | 0.713 | 120.2 | 4.51 | 4 | 311/32 | 1.0 |
| KC-5016 | 50-2X16 | 5/8 | 19/16 | 315/16 | 125/32 | 0.382 | 27/16 | 321/32 | 0.713 | 194.4 | 5.5 | 411/32 | 311/32 | 1.2 |
| KC-5018 | 50-2X18 | 5/8 | 13/4 | 315/16 | 125/32 | 0.382 | 23/4 | 43/16 | 0.713 | 308.4 | 7.8 | 413/16 | 311/32 | 1.6 |
| KC-6018 | 60-2X18 | 3/4 | 23/16 | 47/8 | 23/16 | 0.453 | 311/32 | 5 | 0.898 | 804.2 | 12.7 | 519/32 | 41/8 | 2.5 |
| KC-6020 | 60-2X20 | 3/4 | 23/8 | 47/8 | 23/16 | 0.453 | 315/16 | 515/32 | 0.898 | 1257.4 | 16 | 61/4 | 41/8 | 3.3 |
| KC-6022 | 60-2X22 | 3/4 | 225/32 | 47/8 | 23/16 | 0.453 | 411/32 | 531/32 | 0.898 | 1869 | 21.4 | 65/8 | 419/32 | 3.7 |
| KC-8018 | 80-2X18 | 3/4 | 31/8 | 59/16 | 21/2 | 0.598 | 411/32 | 621/32 | 1.154 | 2840.6 | 26.1 | 71/2 | 51/16 | 5.2 |
| KC-8020 | 80-2X20 | 3/4 | 31/2 | 523/32 | 29/16 | 0.598 | 411/16 | 79/32 | 1.154 | 4098 | 33 | 81/4 | 513/32 | 5.9 |
| KC-8022 | 80-2X22 | 3/4 | 315/16 | 61/8 | 225/32 | 0.598 | 51/2 | 731/32 | 1.154 | 6823.4 | 41.6 | 87/8 | 513/32 | 7.4 |
| KC-10020 | 100-2X20 | 1 | 45/16 | 71/32 | 31/8 | 0.740 | 63/8 | 93/16 | 1.409 | 12925 | 68 | 111/16 | 61/32 | 9.5 |
| KC-12018 | 120-2X18 | 13/8 | 5 | 8 | 317/32 | 0.894 | 611/16 | 101/16 | 1.787 | 21514 | 96.9 | 121/32 | 71/8 | 12.8 |
| KC-12022 | 120-2X22 | 13/8 | 51/2 | 825/32 | 315/16 | 0.894 | 81/4 | 1131/32 | 1.787 | 4.909 | 148.4 | 141/32 | 71/8 | 16.5 |
| جوڑا | L | بی ایل | S | بی او | O | C | ختم شدہ بور |
| FB-KC-3012 | 29/16 | 13/16 | 0.204 | 113/8 | 125/32 | 0.402 | 9/16 5/8 |
| FB-KC-4012 | 31/8 | 17/16 | 0.291 | 113/8 | 27/16 | 0.567 | 9/16 5/8 11/16 3/4 13/16 7/8 |
| FB-KC-4014 | 31/8 | 17/16 | 0.291 | 121/32 | 223/32 | 0.567 | 11/16 3/4 13/16 7/8 15/16 1" 11/8 |
| FB-KC-4016 | 37/16 | 19/16 | 0.291 | 131/32 | 31/32 | 0.567 | 3/4 13/16 7/8 15/16 1" 11/8 3/16 11/4 |
| FB-KC-5014 | 315/16 | 125/32 | 0.382 | 21/8 | 33/8 | 0.713 | 13/16 7/8 15/16 1" 1 1/8 1 1/4 13/8 |
| FB-KC-5016 | 315/16 | 125/32 | 0.382 | 27/16 | 321/32 | 0.713 | 7/8 15/16 1" 11/8 13/16 11/4 13/8 11/2 19/16 |
| FB-KC-5018 | 315/16 | 125/32 | 0.382 | 23/4 | 43/16 | 0.713 | 13/16 11/4 13/8 11/2 19/16 15/8 13/4 |
| FB-KC-6018 | 47/8 | 23/16 | 0.453 | 311/32 | 5 | 0.898 | 19/16 15/8 13/4 2" 21/4 |
| FB-KC-6020 | 47/8 | 23/16 | 0.453 | 315/16 | 515/32 | 0.898 | 5/8 13/4 2" 21/4 23/8 |
| FB-KC-6022 | 47/8 | 23/16 | 0.453 | 411/32 | 531/32 | 0.898 | 17/8 2" 21/4 23/8 21/2 |
Keyway اور Sxrews سیٹ کریں۔
| بور رینج | کلیدی سیٹ | بور رینج |
| 1/2-9/16 | 1/8x1/16 | 10-24 |
| 5/8-7/8 | 3/16x3/32 | 1/4x3/8 |
| 15/16-11/4 | 1/4x1/8 | 5/16x3/8 |
| 15/16-13/8 | 5/16x5/32 | 5/16x3/8 |
| 17/16-13/4 | 3/8x3/16 | 3/8x1/2 |
| 113/16-21/4 | 1/2x1/4 | 1/2x5/8 |
| 25/16-23/4 | 5/8x5/16 | 5/8x3/4 |
| جوڑا نمبر |
بور | طول و عرض | دیا کور کا | ||||||||
| کم از کم | زیادہ سے زیادہ | A | B | C | L | 0.D | ڈبلیو ٹی ایل بی ایس | D | W | ڈبلیو ٹی ایل بی ایس | |
| ایم سی 4012 | 1/2 | 3/4 | 113/32 | 11/8 | 9/32 | 217/32 | 213/32 | 0.4 | 4 | 2 | 0.78 |
| MC4016 | 5/8 | 11/4 | 131/32 | 11/8 | 9/32 | 217/32 | 31/32 | 0.8 | 4 | 2 | 0.92 |
| MC5016 | 3/4 | 15/8 | 21/2 | 17/16 | 3/8 | 31/4 | 325/32 | 1.6 | 51/8 | 23/8 | 1.3 |
| MC5018 | 3/4 | 115/16 | 231/32 | 111/16 | 3/8 | 33/4 | 43/16 | 2.4 | 51/8 | 23/8 | 1.3 |
| MC6018 | 1 | 27/16 | 31/2 | 17/8 | 7/16 | 43/16 | 5 | 4.8 | 63/8 | 215/16 | 2.44 |
| MC6020 | 11/8 | 25/8 | 37/8 | 2 | 7/16 | 47/16 | 51/2 | 5.2 | 63/8 | 215/16 | 2.44 |
| MC6022 | 11/8 | 27/8 | 41/2 | 21/8 | 7/16 | 411/16 | 561/64 | 7.8 | 83/16 | 4 | 4.88 |
| ایم سی 8018 | 11/8 | 215/16 | 49/16 | 23/8 | 37/64 | 521/64 | 621/32 | 9.5 | 83/16 | 4 | 4.88 |
| MC8020 | 11/2 | 37/16 | 53/8 | 25/8 | 37/64 | 533/64 | 719/64 | 13.4 | 83/16 | 4 | 4.88 |
| ایم سی 10018 | 11/2 | 37/16 | 511/16 | 23/4 | 23/32 | 67/32 | 821/64 | 18.2 | 93/8 | 515/16 | 8.76 |
| ایم سی 10020 | 2 | 315/16 | 623/32 | 31/8 | 23/32 | 631/32 | 91/8 | 25.0 | 101/8 | 51/4 | 12.66 |
| ایم سی 12018 | 37/16 | 47/16 | 63/4 | 31/2 | 55/64 | 77/8 | 10 | 28.0 | 113/8 | 73/8 | 16.40 |
| ایم سی 12022 | 43/8 | 415/16 | 83/4 | 4 | 55/64 | 87/8 | 1157/64 | 55.0 | 131/4 | 715/16 | 19.50 |
معیاری کلیدی نشستیں
| بور رینج | کلیدی سیٹ |
| 1/2-9/16 | 1/8x1/16 |
| 5/8-7/8 | 3/16x/32 |
| 15/16-11/4 | 1/4x1/8 |
| 15/16-13/8 | 5/16x5/32 |
| 17/16-13/4 | 3/8x3/16 |
| 113/16-21/4 | 1/2x1/4 |
| 25/16-23/4 | 5/8x5/16 |
| 213/16-31/4 | 3/4x3/8 |
| 35/16-33/4 | 7/8x7/16 |
| 313/16-41/2 | 1x1/2 |
| 49/16-51/2 | 11/4x5/8 |
| کپلنگ نمبر | بشنگ | طول و عرض | |||||||||
| بشنگ | بورو میکس | بور منٹ | A | B | C | J* | K | L | O.D | ڈبلیو ٹی ایل بی ایس | |
| MC4016TB | 1108 | 11/8 | 1/2 | 131/32 | 7/8 | 9/32 | 5/8 | 3/4 | 21/32 | 31/32 | 0.9 |
| MC5018TB | 1610 | 15/8 | 1/2 | 231/32 | 1 | 3/8 | 13/16 | 11/16 | 23/8 | 43/16 | 1.1 |
| MC6020TB | 2012 | 2 | 1/2 | 37/8 | 11/4 | 7/16 | 15/16 | 13/8 | 215/16 | 51/2 | 2.7 |
| MC8020TB | 3020 | 3 | 15/16 | 53/8 | 2 | 37/64 | 13/16 | 21/16 | 437/64 | 719/64 | 6.1 |
| MC10020TB | 3535 | 31/2 | 13/16 | 623/32 | 31/2 | 23/32 | 2 | 25/8 | 723/32 | 91/8 | 19 |
| کپلنگ نمبر | بشنگ | بور میکس* | طول و عرض | |||||||
| A | B | H | C | L | O.D | K | ڈبلیو ٹی ایل بی ایس | |||
| ایم سی 4016 جے اے | جے اے | 1 | 2 | 7/8 | 15/16 | 9/32 | 229/32 | 31/32 | 11/4 | 0.9 |
| MC5018SH | ایس ایچ | 13/8 | 231/32 | 1 | 11/2 | 3/8 | 33/8 | 43/16 | 13/4 | 1.3 |
| MC6020SK | ایس کے | 21/8 | 37/8 | 11/4 | 17/8 | 7/16 | 43/16 | 51/2 | 21/4 | 2.5 |
| MC8018SF | ایس ایف | 25/16 | 49/16 | 13/4 | 23/8 | 37/64 | 521/64 | 621/32 | 21/4 | 5.3 |
| کپلنگ نمبر | طول و عرض | دیا کور کا | |||||||||
| D | L | H | S | C | wt L .bs | O.D | A | W | F | ڈبلیو ٹی ایل بی ایس | |
| BC4012 | 23/8 | 211/16 | 13/8 | 13/16 | 5/16 | 0.3 | 3/8 | 211/16 | 111/16 | 9/16 | 0.7 |
| BC4016 | 3 | 211/16 | 2 | 13/16 | 5/16 | 0.8 | 4 | 35/16 | 111/16 | 9/16 | 0.9 |
| BC5016 | 33/4 | 3 | 21/2 | 15/16 | 3/8 | 1.8 | 43/4 | 41/16 | 2 | 9/16 | 1.3 |
| BC5018 | 41/8 | 35/8 | 3 | 15/8 | 3/8 | 2.0 | 55/8 | 411/16 | 23/16 | 7/8 | 2.7 |
| BC6018 | 5 | 49/16 | 35/8 | 21/16 | 7/16 | 5.2 | 615/16 | 513/16 | 213/16 | 11/8 | 5.1 |
| کپلنگ نمبر | اسٹاک بورز | |||||||||||||||||
| 1/2 | 5/8 | 3/4 | 7/8 | 1 | 11/8 | 13/6 | 11/4 | 13/8 | 17/16 | 11/2 | 15/8 | 13/4 | 17/8 | 115/16 | 2 | 21/8 | 23/8 | |
| BC4012FB | ● | ● | ● | |||||||||||||||
| BC4016FB | ● | ● | ● | ● | ● | ● | ||||||||||||
| BC5016FB | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| BC5018FB | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| BC6018FB | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
معیاری کلیدی نشستیں
| بور رینج | کلیدی راستہ |
| 1/2 | کوئی نہیں۔ |
| 5/8-7/8 | 3/16x3/32 |
| 1-11/4 | 1/4x1/8 |
| 15/16-13/8 | 5/16x5/32 |
| 17/16-13/4 | 3/8x3/16 |
| 17/8-21/4 | 1/2x1/4 |
| 23/8 | 5/8x5/16 |
| کپلنگ نمبر | بشنگ | طول و عرض | دیا کور کا | |||||||||||
| سائز | بور | D | L | H | S | C | E | wt L bs | O.D | A | W | F | ڈبلیو ٹی ایل بی ایس | |
| BC3520G | G | 3/8-1 | 23/4 | 23/4 | 2 | 13/16 | 1/4 | 3/16 | 0.5 | 33/4 | 31/16 | 13/8 | 9/16 | 0.7 |
| BC3524H | H | 3/8-11/2 | 33/16 | 31/8 | 21/2 | - | 1/4 | 3/16 | 0.9 | 43/16 | 31/2 | 13/8 | 9/16 | 0.8 |
| BC4020H | H | 3/8-11/2 | 35/8 | 33/16 | 21/2 | 1 | 5/16 | 3/16 | 1.0 | 45/8 | 315/16 | 11/16 | 9/16 | 1.1 |
| BC4022P | P1 | 1/2-13/4 | 315/16 | 47/16 | 3 | 17/16 | 5/16 | 1/4 | 1.3 | 57/16 | 41/2 | 17/8 | 7/8 | 1.5 |
| BC5016H | H | 3/8-11/2 | 33/4 | 31/8 | 21/2 | 15/16 | 3/8 | 3/16 | 1.4 | 43/4 | 41/16 | 2 | 9/16 | 2.5 |
| BC5018P | P1 | 1/2-13/4 | 41/8 | 47/16 | 3 | 113/32 | 3/8 | 1/4 | 1.8 | 55/8 | 411/16 | 23/16 | 7/8 | 2.7 |
| BC6016P | P1 | 1/2-13/4 | 41/2 | 47/16 | 3 | 13/8 | 7/16 | 1/4 | 1.9 | 6 | 51/16 | 211/16 | 7/8 | 3.5 |
| BC6020Q | Q1 | 3/4-211/16 | 51/2 | 59/16 | 41/8 | 113/16 | 7/16 | 5/16 | 3.5 | 75/16 | 63/16 | 213/16 | 11/8 | 5.5 |
| BC8016Q | Q1 | 3/4-211/16 | 61/16 | 59/16 | 41/8 | 13/4 | 9/16 | 5/16 | 3.8 | 77/8 | 63/4 | 33/8 | 11/8 | 7.0 |
| BC10018R | R1 | 11/8-33/4 | 83/8 | 61/2 | 53/8 | 2 | 3/4 | 5/16 | 8.0 | 101/8 | 9 | 315/16 | 11/8 | 11.2 |
بور رینج
| بشنگ | بور رینج |
| G | 3/8-1" |
| H | 3/8-11/2 |
| P1 | 1/2-13/4 |
| Q1 | 3/4-211/16 |
| R1 | 11/8-33/4 |
| S1 | 11/16-41/4 |
معیاری کلیدی نشستیں
| بور رینج | کلیدی سیٹ | بور رینج | کلیدی راستہ |
| 3/8-7/16" | کوئی نہیں۔ | 17/16-13/4" | 3/8x3/16 " |
| 1/2-9/16 | 1/8x1/16 " | 113/16-21/4 | 1/2x1/4 |
| 5/8-7/8 | 3/16x3/32 | 25/16-23/4 | 5/8x5/16 |
| 15/16-11/4 | 1/4x1/8 | 213/16-31/4 | 3/4x3/8 |
| 15/16-13/8 | 5/16x5/32 | 33/8-33/4 | 7/8x7/16 |
| 37/8-41/4 | 1x1/2 |
