ہانگجو اوشین انڈسٹری کمپنی، لمیٹڈ چین میں جی ای قسم کے کپلنگ کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں چین میں بنے ہول سیل بلک پائیدار صنعتی زنجیروں اور پاور ٹرانسمیشن پارٹس میں خوش آمدید۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

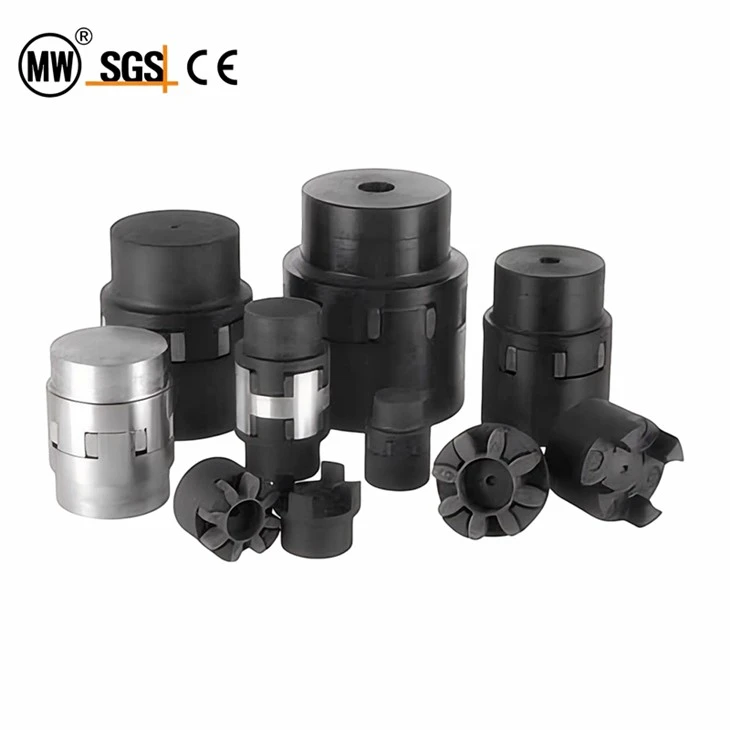

GE قسم کے کپلنگز انتہائی لچکدار جوڑے ہیں جو مختلف مکینیکل آلات اور ہائیڈرولک سسٹمز میں بڑے پیمانے پر استعمال ہوتے ہیں۔

اس کی اہم خصوصیات میں شامل ہیں: GE قسم کے کپلنگ بغیر دیکھ بھال کے لچکدار طریقے سے ٹارک منتقل کر سکتے ہیں۔ پروڈکٹ کو ناکامی کی شرح کے تحفظ کے فنکشن کے ساتھ ڈیزائن کیا گیا ہے تاکہ یہ یقینی بنایا جا سکے کہ خرابی کی صورت میں سامان کو نقصان نہیں پہنچے گا۔ کپلنگز میں کمپن جذب کرنے کی اچھی صلاحیت ہوتی ہے، جو کمپن کی وجہ سے ہونے والے شور اور پہننے کو کم کر سکتی ہے۔ انسٹال کرنے میں آسان، تنصیب کو محوری اندراج کے ذریعے مکمل کیا جا سکتا ہے، اور دیکھ بھال بھی نسبتاً آسان ہے۔ تمام قسم کے مکینیکل اور ہائیڈرولک آلات کے لیے موزوں، -40 سے +100 ڈگری سیلسیس تک درجہ حرارت کو سنبھالنے کے قابل؛ یہ کپلنگ 270000 Nm تک کے جامد ٹارک کو برداشت کر سکتی ہے اور مختلف درخواست کی ضروریات کو پورا کرنے کے لیے متعدد سائز اور پیرامیٹر کے اختیارات رکھتی ہے۔ جھٹکا جذب کرنے والے ایسے ہیں جو نظام کے مجموعی استحکام کو بہتر بناتے ہوئے، محوری، شعاعی، اور کونیی انحراف کی مؤثر طریقے سے تلافی کر سکتے ہیں۔

خلاصہ یہ کہ جی ای ٹائپ کپلنگ اپنی شاندار کارکردگی اور لچکدار ڈیزائن کی وجہ سے صنعتی ایپلی کیشنز کے لیے ایک مثالی انتخاب ہیں۔

پیرامیٹر

مصنوعات کی حد:

معیارات	سیریز کی قسم	سائز کی حد
اے این ایس آئی/دین	GE کے لیے AL	GE19-GE38
	سٹیل کے لیے جی ای	GE19-GE90
	GE برائے GG25	GE38-GE90
	GGG40 کے لیے GE	GE100-GE180
	جی ای ربڑ کی گسکیٹ	GE19-GE180

نوٹ: تمام اشیاء پائلٹ بور میں ہیں، فنشڈ بور گاہکوں کی ضروریات کے مطابق فراہم کیا جا سکتا ہے

اے این ایس آئی

GE کے لیے AL

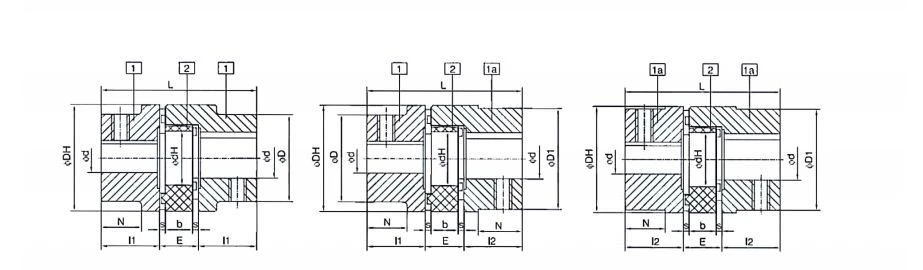

ANSI GE Type Couplings AL

																مواد: AL
کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (lnch)											جڑتا کا لمحہ (lbin²)	G (Lbs)
		پیلا فٹ-lbs	سرخ فٹ-lbs	inertia lbin² کا لمحہ	بور (d)		L	z	E	b	S	N	ڈی ایچ	D.D1	ڈی ایچ
					پائلٹ	زیادہ سے زیادہ
GE-14	1a	5.53	9.22	0.0014	-	5/8	1.38	0.43	0.51	3/8	0.06	0	13/16	13/16	3/8	0.0085	0.044
GE-19	1	7.37	12.50	0.0102	-	3/4	2.6	0.98	0.63	1/2	0.08	3/4	15/8	11/4	11/16	0.0358	0.119
	1a				-	15/16								15/8		0.063	0.145
GE-24	1	25.80	44.25	0.0341	-	15/16	3.07	1.18	0.71	9/16	0.08	15/16	23/16	15/8	11/16	0.126	0.242
	1a				-	11/8								23/16		0.276	0.352
GE-28	1	70.10	118.08	0.0682	-	11/8	3.54	1.38	0.79	5/8	0.1	11/8	25/8	17/8	13/16	0.307	0.396
	1a				-	11/8								25/8		0.634	0.561

آرڈر فارم

GE-24	AL	پیلا	1	3/8	1a	5/8
GE-24	AL	پیلا	1	-	1	-
جوڑے کا سائز	مواد	مکڑی	حب ڈیزائن	ختم شدہ بور	حب ڈیزائن	ختم شدہ بور

نوٹ: تمام اشیاء پائلٹ بور میں ہیں، فنشڈ بور گاہکوں کی ضروریات کے مطابق فراہم کیا جا سکتا ہے

سٹیل کے لیے جی ای

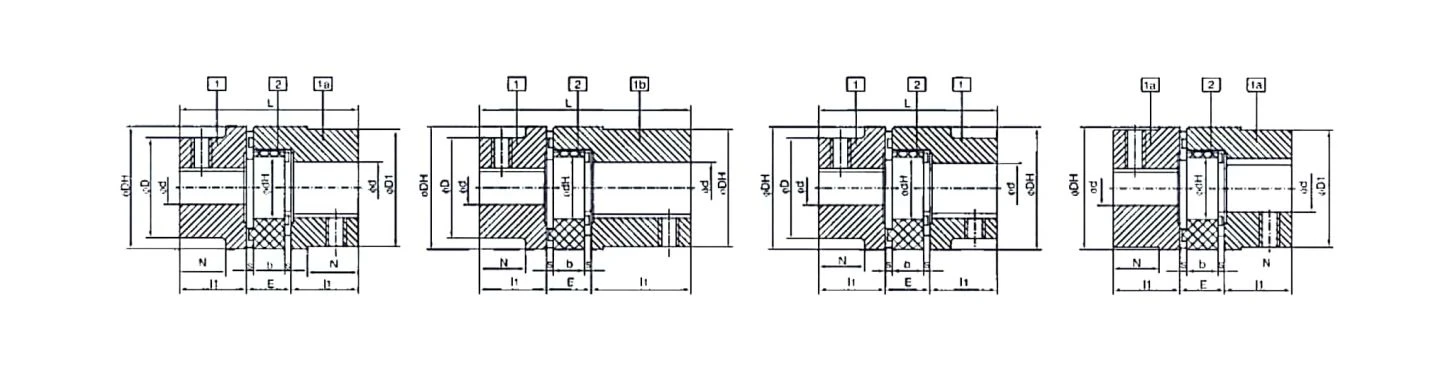

ANSI GE Type Couplings GG25

کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											جمود کا لمحہ Lb.in²	Wt پونڈ
		پیلا فٹ-lbs	سرخ فٹ-lIbs	Inertia Lb.in² کا لمحہ	بور (d)		L	l1,l2	E	b	S	N	ڈو	D,D	d
					پائلٹ	زیادہ سے زیادہ
GE-19	1a	7.37	12.50	0.0102	-	1	2.60	0.98	0.63	1/2	0.08	-	19/16	19/16	11/16	0.164	0.39
	1b						3.54	1.46								0.232	0.49
GE-24	1a	25.80	44.25	0.0341	-	13/8	3.07	1.18	0.71	9/16	0.08	-	23/16	23/16	11/16	0.678	0.79
	1b						4.65	1.97								1.078	1.26
GE-28	1a	70.10	118.08	0.0682	-	19/16	3.54	1.38	0.79	5/8	0.10	-	29/16	29/16	13/16	1.562	1.37
	1b						5.51	2.36								2.558	2.19
GE-38	1	140.00	240.00	0.17	-	17/8	4.49	1.77	0.94	3/4	0.12	11/16	31/8	23/4	11/4	3.458	2.46
	1b						6.46	2.76				-		31/8		6.854	3.94
جی ای 42	1	195.00	332.00	0.3410	-	21/8	4.96	1.97		13/16	0.12	11/8	33/4	33/5	113/16	8.400	3.34
	1b						6.93	2.95				-		33/4		15.260	6.25
GE-48	1	229.00	387.00	0.6820	-	27/16	5.51	2.20	1.02	13/16	0.14	11/4	41/8	33/4	2	13.787	4.60
	1b						7.40	3.15				-		41/8		23.830	8.67
GE-55	1	302.00	505.00	1.0230	-	215/16	6.30	2.56	1.18	7/8	0.16	17/16	43/4	41/16	23/8	27.160	6.96
	1b						8.20	3.54				-		43/4		44.610	13.06
GE-65	1	461.00	693.00	1.7050	-	31/8	7.28	2.95	1.38	1	0.18	17/8	55/16	412	211/16	43.430	10.62
	1b						9.28	3.04				-		55/16		81.740	19.08
GE-75	1	944.00	1416.00	6.8200	-	33/4	8.27	3.35	1.57	13/16	0.20	21/16	61/4	55/16	31/8	94.290	16.75
	1b						10.24	4.33				-		61/4		176.480	30.0
GE-90	1	1770.00	2655.00	13.6000	-	45/16	9.365	3.94	1.77	13/8	0.22	27/16	77/8	61/4	315/16	262.190	28.7
	1b						11.61	4.92				-		77/8		510.020	53.55

آرڈر فارم

GE-24	سٹیل	سرخ	1a	3/8	1b	3/4
GE-24	سٹیل	پیلا	1a	-	1a	-
جوڑے کا سائز	مواد	مکڑی	حب ڈیزائن	بور ختم کریں۔	حب ڈیزائن	بور ختم کریں۔

نوٹ: تمام اشیاء پائلٹ بور میں ہیں، فنشڈ بور گاہکوں کی ضروریات کے مطابق فراہم کیا جا سکتا ہے

GE برائے GG25

ANSI GE Type Couplings steel

کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											Inertia Lb.in² کا لمحہ	Wt Lbs
		پیلا فٹ-lbs	سرخ فٹ-lbs	جمود کا لمحہ Lb.in²	بور (d)		L	l1.12	E	b	S	N	ڈی ایچ	D.D1	ڈی ایچ
					پائلٹ	زیادہ سے زیادہ
GE-38	1	140	240	0.170	3/8	45598	4.49	1.77	0.95	11/16	0.12	17/16	31/8	29/16	11/2	2.90	2.16
	1a				3/4	13/4								31/16		4.33	2.51
	1b						6.46	2.76				27/16				6.62	3.70
جی ای 42	1	195	332	0.341	3/8	15/8	4.96	1.97	1.02	3/4	0.12	19/16	33/4	3	113/16	6.12	3.34
	1a				11/8	21/8								311/16		10.23	4.03
	1b						6.93	2.95				29/16				14.70	5.74
GE-48	1	229	387	0.682	1/2	17/8	5.51	2.20	1.10	13/16	0.14	13/4	41/8	33/8	2	10.37	4.60
	1a				11/8	23/8								41/16		16.90	5.46
	1b						7.40	3.15				23/4				23.39	7.52
GE-55	1	302	505	1.023	5/8	21/8	6.30	2.56	1.18	7/8	0.16	21/16	43/4	37/8	23/8	20.95	6.96
	1b				19/16	23/4								45/8		32.25	11.13
GE-65	1	461	693	1.705	3/4	29/16	7.28	2.95	1.38	-	0.18	115/16	55/16	41/2	211/16	47.96	10.62
GE-75	1	944	1416	6.82	1	27/8	8.27	3.35	1.59	13/8	0.20	21/16	61/4	55/16	35/8	105.24	16.75
GE-90	1	1770	2655	13.6	13/8	31/2	9.65	3.94	1.77	15/16	0.22	27/16	77/8	65/16	315/16	283.29	28.70

آرڈر فارم

جی ای 42	جی جی 25	سرخ	1	3/8	1a	11/8
جی ای 42	جی جی 25	پیلا	1	3/8	1	11/8
جوڑے کا سائز	مواد	مکڑی	حب ڈیزائن	بور ختم کریں۔	حب ڈیزائن	بور ختم کریں۔

نوٹ: تمام اشیاء پائلٹ بور میں ہیں، فنشڈ بور گاہکوں کی ضروریات کے مطابق فراہم کیا جا سکتا ہے

GGG40 کے لیے GE

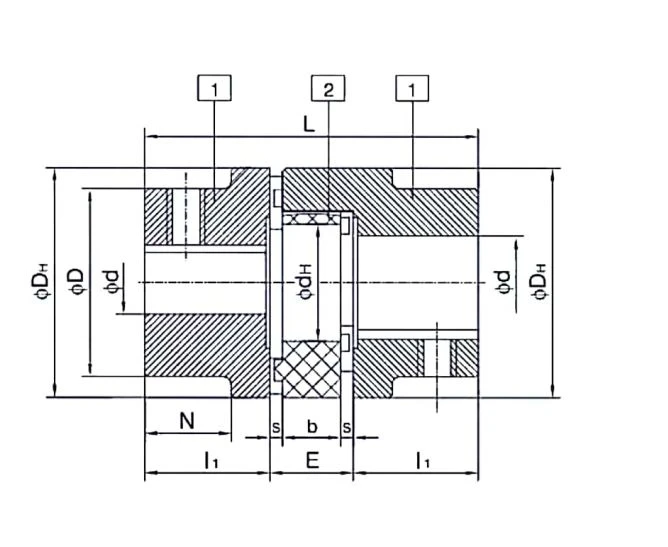

ANSI GE Type Couplings GGG40

کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											جڑتا کا لمحہ Lb.in²	wt Lbs
		پیلا فٹ-lbs	سرخ فٹ-lbs	Inertia Lb.in² کا لمحہ	بور (d)		L	L .1	E	b	S	N	ڈی ایچ	D	ڈی ایچ
		پیلا فٹ-lbs	سرخ فٹ-lbs	Inertia Lb.in² کا لمحہ	پائلٹ	زیادہ سے زیادہ	L	L .1	E	b	S	N	ڈی ایچ	D	ڈی ایچ
GE-100	1	2434	3651	24	13/4	41/2	10.63	4.33	1.97	11/8	0.24	31/2	87/8	71/16	47/16	394	35.9
GE-110	1	3540	5310	51	21/4	5	11.61	4.72	2.17	15/8	0.26	33/4	10	77/8	5	707	51.2
GE-125	1	4904	7375	85	21/4	53/4	13.39	5.51	2.36	113/16	0.28	47/16	117/16	9	53/4	1388	76.2
GE-140	1	6306	9440	136	21/4	61/4	14.76	6.10	2.56	115/16	0.30	47/8	129/16	10	61/2	2520	103.4
GE-160	1	9440	14160	273	3	71/4	16.73	6.89	2.95	21/4	0.36	51/2	149/16	117/16	71/2	4924	105.5
GE-180	1	13754	20650	590	31/8	77/8	18.20	7.28	3.35	21/2	0.43	61/8	161/2	123/4	85/8	9008	231.3

آرڈر فارم

GE-125	جی جی جی 40	پیلا	1	21/8	1	25/8
جوڑے کا سائز	مواد	مکڑی	حب ڈیزائن	بور ختم کریں۔	حب ڈیزائن	بور ختم کریں۔

DIN

GE کے لیے AL

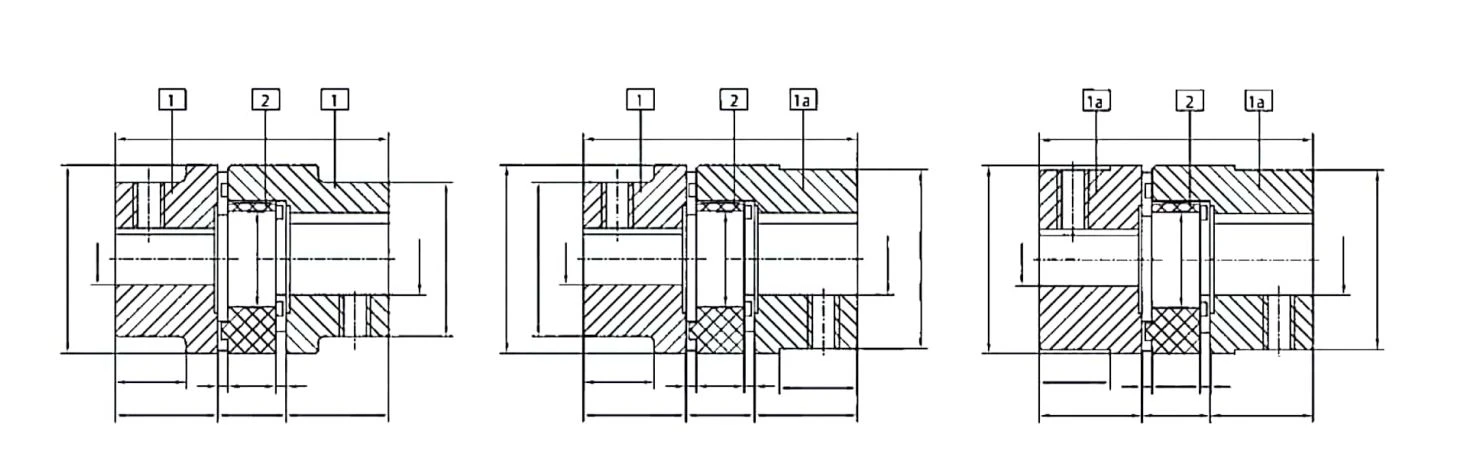

DIN GE Type Couplings AL

کیٹلاگ	فن	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											جڑتا کا لمحہ (kg.cm²)	G (کلوگرام)
		پیلا (Nm)	سرخ (Nm)	جڑتا کا لمحہ (kg.cm²)	بور (d)		L	l1,l2	E	b	S	N	ڈی ایچ	D,D1	ڈی ایچ
					پائلٹ	زیادہ سے زیادہ
GE-14	1a	7.5	12.5	0.004	-	16	35	11	13	10	1.5	0	30	30	10	0.025	0.020
GE-19	-	10	17	0.030	-	19	66	25	16	12	2	20	41	32	18	0.105	0.054
	1a				-	24								41		0.185	0.066
GE-24	1	35	60	0.100	-	24	78	30	18	14	2	24	56	40	27	0.370	0.110
	1a				-	28								56		0.810	0.160
GE-28	-	95	160	0.200	-	28	90	35	20	15	2.5	28	67	48	30	0.900	0.180
	1a				-	38								67		1.860	0.255

سٹیل کے لیے جی ای

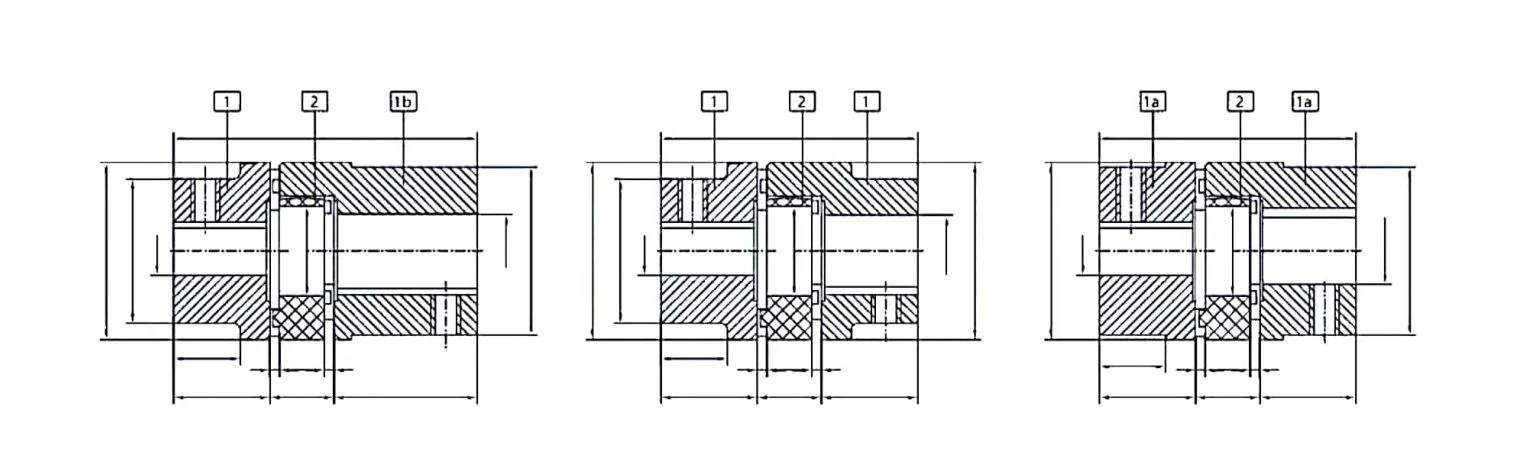

DIN GE Type Couplings steel

کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											جڑتا کا لمحہ (kg.cm²)	G (کلوگرام)
		پیلا (Nm)	سرخ (Nm)	جڑتا کا لمحہ (kg.cm²)	بور (d)		L	l1,l2	E	b	S	N	ڈی ایچ	D,D1	ڈی ایچ
					پائلٹ	زیادہ سے زیادہ
GE-19	1a	10	17	0.03	-	25	66	25	16	12	2	-	40	40	18	0.48	0.18
	1b						90	37								0.68	0.23
GE-24	1a	35	60	0.1	-	35	78	30	18	14	2	-	55	55	27	1.99	0.37
	1b						118	50								3.16	0.59
GE-28	1a	95	160	0.2	-	40	90	35	20	15	2.5	-	65	65	30	4.58	0.64
	1b						140	60								7.50	1.02
GE-38	1	190	325	0.5	-	48	114	45	24	18	3	27	80	70	38	10.14	1.01
	1b						164	70				-		80		20.10	1.84
جی ای 42	1	265	450	1.0	-	55	126	50	26	20	3	28	95	85	46	24.63	1.56
	1b						176	75				-		95		44.75	2.92
GE-48	1	310	525	2.0	-	62	140	56	28	21	3.5	32	105	95	51	40.43	2.15
	1b						188	80				-		105		69.88	4.05
GE-55	1	410	685	3.0	-	74	160	65	30	22	4	37	120	110	60	79.64	3.25
	1b						210	90				-		120		130.82	6.10
GE-65	1	625	940	5.0	-	80	185	75	35	26	4.5	47	135	115	68	127.38	4.96
	1b						235	100				-		135		239.72	8.91
GE-75	1	1280	1920	20.0	-	95	210	85	40	30	5	53	160	135	80	276.50	7.82
	1b						260	110				-		160		517.55	14.01
GE-90	1	2400	3600	40.0	-	110	245	100	45	34	5.5	62	200	160	100	768.89	13.40
	1b						295	125				-		200		1495.65	25.01

GE برائے GG25

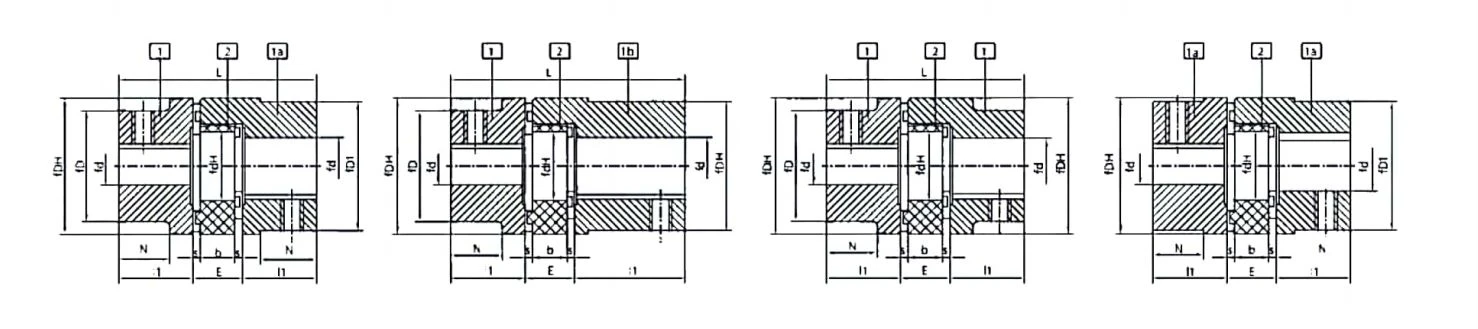

DIN GE Type Couplings GG25

کیٹلاگ	حصہ	ایلسٹومر درجہ بندی کا لمحہ			اجتماعیت کا سائز (ملی میٹر)											جڑتا کا لمحہ (kg.cm²)	G (کلوگرام)
		پیلا (Nm)	سرخ (Nm)	جڑتا کا لمحہ (kg.cm²)	بور (d)		L	1,1₂	E	b	s	N	ڈی ایچ	D,D1	ڈی ایچ
					پائلٹ	زیادہ سے زیادہ
GE-38	1	1 90	325	0.50	10	38	114	45	24	18	3	37	80	66	38	8.51	1.01
	1a				20	45								78		12.70	1.17
	1b						164	70				62				19.4	1.73
جی ای 42	1	265	450	1.00	10	42	126	50	26	20	3	40	95	75	46	17.95	1.56
	1a				30	55								94		30.00	1.88
	1b						176	75				65				43.10	2.68
GE-48	1	310	525	2.00	12	48	140	56	28	21	3.5	45	105	85	51	30.41	2.15
	1a				30	60								104		49.56	2.55
	1b						188	80				69				68.58	3.51
GE-55	1	410	685	3.00	15	55	160	65	30	22	4	52	120	98	60	61.44	3.25
	1b				40	70								118		94.56	5.20
GE-65	1	625	940	5.00	20	65	185	75	35	26	4.5	47	135	115	68	140.65	4.96
GE-75	1	1280	1920	20.00	25	75	210	85	40	30	5	53	160	135	80	308.92	7.82
GE-90	1	2400	3600	40.00	35	90	245	100	45	34	5.5	62	200	160	100	830.75	13.4

GGG40 کے لیے GE

ge type couplings380-9

کیٹلاگ	ایلسٹومر درجہ بندی کا لمحہ				اجتماعیت کا سائز (ملی میٹر)											جڑتا کا لمحہ (kg.cm²)
	حصہ	پیلا (Nm)	سرخ (Nm)	جمود کا لمحہ (kg.cm²)	بور (d)		L	L	E	b	5	N	ڈی ایچ	D	ڈی ایچ
	حصہ	پیلا (Nm)	سرخ (Nm)	جمود کا لمحہ (kg.cm²)			L	L	E	b	5	N	ڈی ایچ	D	ڈی ایچ
GE-100	1	3300	4950	70	45	115	270	110	50	38	6	89	225	180	113	1157	16.8
GE-110	1	4800	7200	150	55	125	295	120	55	42	6.5	96	255	200	127	2073	23.9
GE-125	1	6650	10000	250	55	145	340	140	60	46	7	112	290	230	147	4071	35.6
GE-140	1	8550	12800	400	55	160	375	155	65	50	7.5	124	320	255	165	7391	48.3
GE-160	1	12800	19200	800	75	185	425	175	75	57	9	140	370	290	190	14441	70.3
GE-180	1	18650	28000	1730	80	200	475	185	85	64	11	156	420	325	220	26417	108.0
