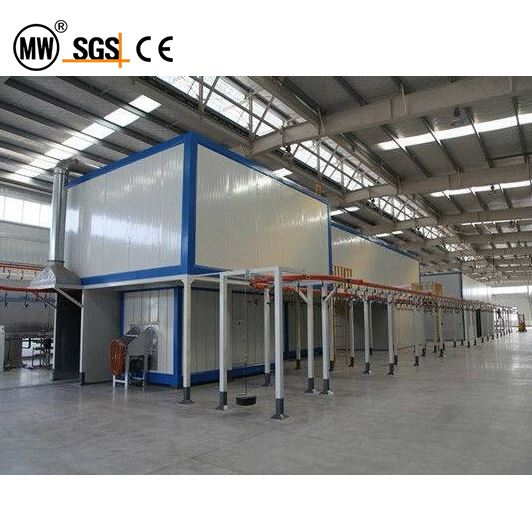

Hangzhou Ocean Industry Co., Ltd. چین میں منسلک ریل کنویئر کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں چین میں بنے ہول سیل بلک پائیدار صنعتی زنجیروں اور پاور ٹرانسمیشن پارٹس میں خوش آمدید۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

QXT ہلکا پھلکا منسلک ریل متنوع ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ ہلکے وزن کے باوجود پائیدار مواد سے بنا، یہ سامان کی نقل و حرکت کے لیے ایک ہموار ٹریک فراہم کرتا ہے۔ جدید ڈیزائن کے ساتھ، یہ درستگی پیش کرتا ہے اور مینوفیکچرنگ، لاجسٹکس اور آٹومیشن کے لیے موزوں ہے۔ منسلک ڈھانچہ ماحولیاتی عوامل سے بچاتا ہے۔ انسٹال اور برقرار رکھنے کے لئے آسان، یہ اپنی مرضی کے مطابق کیا جا سکتا ہے. صنعتی ضروریات کے لیے ایک قابل اعتماد حل۔

پیرامیٹر

قسم پروجیکٹ	QXT-150	QXT-200 QXT-206	QXT-240 QXT-250	QXT-300
سلسلہ لنکس کی پچ ملی میٹر	150	200/206	240/250	300
سنگل پوائنٹ معطل شدہ لوڈ کلو	8	30	50	120
زنجیر KN کی قابل اجازت ٹینسائل فورس	2.5	3	5	10
زنجیر KN کی ٹینسائل فورس کو توڑنا	2.5 سے بڑا یا اس کے برابر	30 سے بڑا یا اس کے برابر	50 سے بڑا یا اس کے برابر	100 سے بڑا یا اس کے برابر
زنجیر کا وزن کلوگرام/میٹر	2.83	5.2/5.1	7.6/7.9	13
ٹریک وزن کلوگرام/میٹر	4.36	7.18	8.12	14.6
آپریٹنگ رفتار m/min	0.26~2.6 0.52~5.2 0.87~8.7 1.21~12.1 1.51~15.1	1.18~1.8 0.25~2.5 0.36~3.6 0.51~5.1 0.62~6.2 0.88~8.8	0.34~3.4 0.5~5 0.7~7 1.12~11.2	0.2~2 0.3~3 0.41~4.1 0.61~6.1 1.04~10.4
رفتار کے تغیر کی حد	1:10 بے قدم	1:10 بے قدم	1:10 بے قدم	1:10 بے قدم
آپریٹنگ درجہ حرارت کی ڈگری	-20~200	-20~200	-20~200	-20~200
کنویئر پاور KW	0.75/1.1	1.1/1.5	1.5/2.2	3

ڈرائیویونٹ

ڈرائیونگ ڈیوائس کی طاقت کو ایڈجسٹ کرنے والی موٹر کے ذریعے بیلٹ کے ذریعے سائکلائیڈل پن وہیل ریڈوسر میں منتقل کیا جاتا ہے، اور پھر ریڈوسر سے چین سپروکیٹ کے ذریعے ڈرائیونگ اسپنڈل تک پہنچایا جاتا ہے۔ آخر میں، ڈرائیونگ وہیل براہ راست کنویئر چین کو چلاتا ہے تاکہ بند ریل کیوٹی میں معطل اشیاء کو آگے لے جا سکے۔ جب آپریشن کے دوران کوئی خرابی پیدا ہوتی ہے اور ٹریکشن فورس اوور لوڈ ہو جاتی ہے، تو ڈرائیو ڈیوائس پر سیٹ ایبل سیفٹی کلچ فوری طور پر خود بخود منقطع ہو جاتا ہے، اور اسی وقت، اس کا حرکت پذیر آدھا-کلچ الیکٹریکل ٹریول سوئچ کو دباتا ہے، جس سے موٹر رک جاتی ہے اور پوری لائن چلنا بند ہو جاتی ہے۔ فالٹ ختم ہونے کے بعد، کلچ اینڈ فیس کو دوبارہ- لگائیں۔ اس وقت، انجن کو بغیر کسی ایڈجسٹمنٹ کے عام طور پر شروع اور چلایا جا سکتا ہے۔

پروجیکٹ قسم	A1	A2	L1	L2	L3	H1	H2
QXT-150	618	74	1600	1440	231	443	127
QXT-200,206	600	80	1800	1600	231	494	148
QXT-240,250	612	94	1950	1750	248	538	180
QXT-300	740	110	2200	2000	277	615	240

سیدھی ریل

یہ کنویئر چین کو افقی اور سیدھے طریقے سے چلانے کے لیے استعمال کیا جاتا ہے۔ معیاری لمبائی 6 میٹر ہے۔ تنصیب کی جگہ کے حالات کے مطابق اسے کسی بھی لمبائی میں کاٹا جا سکتا ہے۔

قسم	A	B	C	a
QXT-150	54	47	19	3.5
QXT-200,206	72	68	26	4
QXT-240,250	80	80	25	4
QXT-300	100	100	32	5

افقی منحنی خطوط

کنویئر چینز کے افقی موڑ کے لیے استعمال کیا جاتا ہے، معیاری رداس R500mm~R1000mm×180 ڈگری کے ساتھ۔ انسٹالیشن سائٹ کے حالات کے مطابق اسے کسی بھی حد تک کاٹا جا سکتا ہے۔ افقی کہنیوں کو بھی کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق اور عملدرآمد کیا جا سکتا ہے.

قسم	R	n
QXT-150	500,600	30,45,90,180
QXT-200 206	600,800	30,45,90,180
QXT-240 250	800,1000	30,45,90,180
QXT-300	800,1000	30,45,90,180

اسمبلی کو-بنائیں۔

تناؤ کے آلے کا کام آپریشن کے دوران پوری کنویئر چین پر نسبتاً مستحکم تناؤ قوت کو برقرار رکھنا ہے، اور اسی وقت، یہ آپریشن کے دوران قوت کی وجہ سے تھرمل توسیع، سنکچن اور اخترتی کی وجہ سے کنویئر چین کی توسیع اور سکڑاؤ کو جذب یا معاوضہ دے سکتا ہے۔

پروجیکٹ قسم	R	L	L1	L2	H	S
QXT-150	500,600	1680,1780	600,800	150	47	300
QXT-200,206	600,800	1780,1980	800,1200	150	68	300
QXT-240,250	800,1000	1780,1980	1200,1600	150	80	300
QXT-300	800,1000	1980,2180	1200,1600	150	100	300

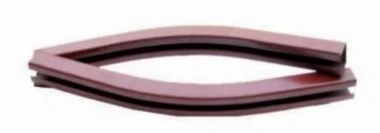

اوپری محراب اور نچلی خمیدہ ریل

یہ کنویئر چین کے بڑھتے اور گرتے ہوئے حصوں کے لیے استعمال ہوتا ہے۔ اسے انسٹالیشن سائٹ کے حالات کے مطابق کسی بھی زاویے پر کاٹا جا سکتا ہے، لیکن زاویہ 45 ڈگری سے زیادہ نہیں ہونا چاہیے۔ ایک ہی وقت میں، بڑھتے ہوئے اور گرنے والے اطراف میں دو پڑوسی پھیلانے والوں کے درمیان فاصلے کے اثر و رسوخ پر غور کیا جانا چاہیے۔

قسم	R	ڈگری
QXT-150	500,600	30 ڈگری، 45 ڈگری
QXT-200,206	600,800	30 ڈگری، 45 ڈگری
QXT-240,250	800,1000	30 ڈگری، 45 ڈگری
QXT-300	800,1000	30 ڈگری، 45 ڈگری

بریکٹ

بریکٹ ریلوں کے درمیان کنکشن کا سب سے عام استعمال شدہ طریقہ ہے۔ بریکٹ کنکشن کا استعمال کرتے وقت، آپ کو صرف دو ریلوں کے دونوں سروں پر ایک بریکٹ کو ایک دوسرے سے منسلک کرنے کی ضرورت ہے، اور پھر دونوں بریکٹ کو ایک ساتھ بولٹ کرنا ہوگا۔ بس انہیں جوڑیں۔

قسم	A	B	C	D	δ	φd
QXT-150	55	47	105	70	4	11
QXT-200 206	73	68	134	105	4	11
QXT-240 250	81	80	140	110	5	11
QXT-300	101	100	165	135	8	14

ہینگر پلیٹ

لفٹنگ پلیٹ ایک ایسا جزو ہے جو ایک سرے پر کنویئر چین سے اور دوسرے سرے پر معطل شے سے جڑتا ہے۔ لفٹنگ پلیٹوں کو دو اقسام میں تقسیم کیا جا سکتا ہے: فکسڈ اور ڈی ٹیچ ایبل۔ QXT-240 اور QXT-250 ماڈل فکسڈ لفٹنگ پلیٹوں کا استعمال کرتے ہیں جو کنویئر چین سے مستقل طور پر منسلک ہوتے ہیں۔ دیگر تمام لفٹنگ پلیٹیں الگ ہونے والی قسم کی ہیں۔ ڈی ٹیچ ایبل لفٹنگ پلیٹیں تین ساختی ڈیزائنوں میں آتی ہیں: معیاری، Y-type، اور beam-style.

ہینگر پلیٹ کی قسم قسم		معیاری				Y-قسم					بیم-سٹائل
ہینگر پلیٹ کی قسم قسم		L	d	B	b	L	d	A	B	b	L	d	A	B	b
QXT-150	ہینگر پلیٹ کی قسم	88	8	16	10	221	8.5	150	16	10	88	10	150	20	14
QXT-150	قابل اجازت ہینگر وزن	8 کلو				8 کلو					15 کلو
QXT-200	ہینگر پلیٹ کے طول و عرض	120	8.5	18	10	234	8.5	200	18	12	120	12	200	18	10
QXT-200	قابل اجازت ہینگر وزن	30 کلوگرام				30 کلوگرام					55 کلوگرام
QXT-250	ہینگر پلیٹ کے طول و عرض	120	10.5	20	12						110	14.5	250	20	12
QXT-250	قابل اجازت ہینگر وزن	50 کلوگرام									90 کلوگرام
QXT-300	ہینگر پلیٹ کے طول و عرض	130	12.5	27	15						130	16.5	300	27	15
QXT-300	قابل اجازت ہینگر وزن	100 کلوگرام									180 کلوگرام
زیادہ سے زیادہ ہینگر زاویہ		45 ڈگری				90 ڈگری					45 ڈگری

idler افقی وکر واپس کریں۔

جب ایک معلق کنویئر چین کو 180 ڈگری افقی موڑ کی ضرورت ہوتی ہے اور چھوٹے موڑنے والے رداس کی ضرورت ہوتی ہے، تو ایک کنڈا اسمبلی کو افقی خمیدہ پٹریوں کے متبادل کے طور پر استعمال کیا جا سکتا ہے۔

پروجیکٹ قسم	R	B	H	H1
QXT-150	200	454	170	94
	250	554	170	94
	300	654	170	94
	350	750	170	94
QXT-200 206	250	572	180	115
	300	672	180	115
	350	772	180	115
	400	872	180	115
QXT-240 250	400	880	268	155
	450	980	268	155
	500	1080	268	155
	550	1180	268	155
	600	1280	268	155
QXT-300	400	900	278	175
	450	1000	278	175
	500	1100	278	175
	550	1200	278	175
	600	1300	278	175

ہینگر کلیمپ کو ٹریک کریں۔

انسٹالیشن بریکٹ ایک بڑھتا ہوا جزو ہے جو کنویئر لائن کی تنصیب کے دوران کنویئر ٹریک کو کلیمپ کرنے کے لیے استعمال ہوتا ہے۔

قسم	H	h	d	B	d	a	S
QXT-150	100	84	10	60	30	5	8
QXT-200,206	120	104	10	60	30	5	8
QXT-240,250	147	122	12	110	60	6	8
QXT-300	167	142	12	130	80	6	8

فرنس معطلی

جب آپریٹنگ ٹریک اعلی-درجہ حرارت والے علاقوں سے گزرتا ہے جیسے بیکنگ، درجہ حرارت کے توسیعی جوڑوں کو اعلی-درجہ حرارت والے حصے کے دونوں سروں پر نصب کیا جانا چاہیے۔ ٹمپریچر ایکسپینشن جوائنٹ کے ایک سرے کو ٹریک پر ویلڈیڈ کیا جانا چاہیے، اور دوسرے سرے پر ایک سلائیڈنگ آستین ہونی چاہیے جو دوسرے ٹریک سے جڑے۔ تھرمل توسیع اور اخترتی کی اجازت دینے کے لیے دونوں پٹریوں کے درمیان ایک مناسب خلا برقرار رکھا جانا چاہیے۔

قسم	QXT-150	QXT-200260	QXT-240250	QXT-300
L	100	120	160	160
B	100	120	124	168
φd	13	13	12	11

ٹریک معائنہ سیکشن

معائنہ ٹریک پر ایک ہٹنے کے قابل رسائی ونڈو ہے، جس کے ذریعے کنویئر چین کو انسٹال، ہٹایا، معائنہ اور برقرار رکھا جا سکتا ہے۔ ہر کنویئر لائن کو کم از کم ایک سیٹ انسپکشن ٹریک سے لیس ہونا چاہیے، جب کہ لمبی لائنوں کو 2-3 سیٹوں کی ضرورت پڑ سکتی ہے۔ یہ عام طور پر ڈرائیو یونٹ کے ایگزٹ اور ٹینشننگ ڈیوائس کے درمیان واقع ہوتے ہیں، یا ان علاقوں میں جہاں چین کا تناؤ کم ہوتا ہے اور معائنہ اور دیکھ بھال تک رسائی آسان ہوتی ہے۔

اسپرکٹ روٹیٹر

8-گئر گھومنے والی معطلی 20-گئر گھومنے والی معطلی۔

درجہ حرارت کی توسیع مشترکہ

جب آپریٹنگ ٹریک اعلی-درجہ حرارت والے علاقوں سے گزرتا ہے جیسے بیکنگ، درجہ حرارت کے توسیعی جوڑوں کو اعلی-درجہ حرارت والے حصے کے دونوں سروں پر نصب کیا جانا چاہیے۔ درجہ حرارت کی توسیع کے جوائنٹ کے ایک سرے کو ٹریک پر ویلڈیڈ کیا جانا چاہئے، اور دوسرے سرے پر سلائیڈنگ آستین ہونی چاہئے۔ تھرمل ڈیفارمیشن کی تلافی کے لیے دونوں پٹریوں کے درمیان ایک مناسب خلا برقرار رکھا جانا چاہیے۔
